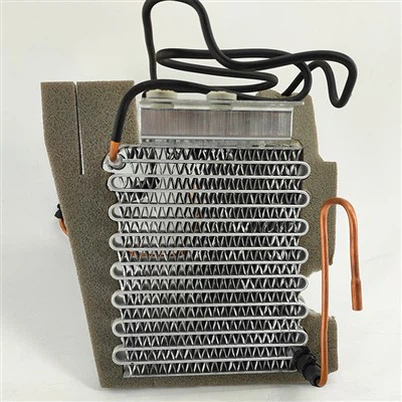

Konditsioner qanotli issiqlik almashinuvchisi 8 dizayn parametrlari

Issiqlik almashtirgichning harorat parametrlari: bug'lanish harorati odatda 3-8 daraja C, kondensatsiya harorati odatda 45-54 daraja C (bu konditsionerning konditsioner dizayni bo'yicha hisoblangan harorat qiymati va nominal haroratdir. kompressorning sovutish quvvati ham shunga muvofiq sinovdan o'tkaziladi). Kirish va chiqish havosi haroratining farqi odatda 8-10 daraja C, past haroratli qurilmada evaporatatorning harorat farqi kichikroq bo'ladi. Bug'lanish harorati, kondensatsiya harorati va chiqish havosi harorati o'rtasidagi harorat farqi odatda taxminan 10 darajani tashkil qiladi.

Evaporatatordagi haddan tashqari issiqlik odatda 5-10 daraja C (o'ta qizib ketish assimilyatsiya haroratidan farq qiladi va ajratuvchi yoki past haroratli qurilmada katta farq bor) va kondensatordagi haddan tashqari sovutish odatda {{ 2}} daraja C.

Evaporatatorning shamol tezligi odatda 1.5-3 m/s, kondensator 2-3 m/s, eng tor tomonda shamol tezligi 6 m/s dan oshmasligi kerak va 2,5 m/s shamol tezligi ko'p hollarda qo'llaniladi.

Quvur diametri va qalinligi: Odatda 9,52 mm, 7,94 mm, 7 mm va 5 mm ichki tishli mis quvur yoki engil quvur, kichikroq quvur diametri issiqlik uzatish samaradorligini oshirishi mumkin.

Qator oralig'i x qator oralig'i: Odatda 25,4x22 mm, 25x21,65 mm va boshqalar kabi teng tomonli uchburchak qatorlar shaklida. Shuningdek, 25,4x19,5 mm, 21x13,6 mm va hokazolardan foydalanishingiz mumkin.

Qavatlar: Odatda qalinligi 0.095-0.3mm, oraliqlari 1.1-2.5mm qanotlarni tanlang. Evaporatatorda kondensat borligi sababli, oraliq kattaroq bo'lishi kerak; Kondensator quruq issiqlik almashinuvi bo'lgani uchun uni kichikroq qilib tanlash mumkin. Ayoz muammosini hisobga olgan holda, sovutish moslamasining evaporatatori odatda 3-6 mm orasida bo'ladi. Evaporatatorlar yoki issiqlik nasoslari tizimlarida kondensatorlar uchun odatda hidrofilik alyuminiy plitalar ishlatiladi. Ba'zilar, shuningdek, zang oldini olish uchun oddiy planshetlar va buzadigan amallar bo'yoqlaridan foydalanadilar. Finning shakli asosan tekis bo'lak, gofrirovka qilingan bo'lak, yoriq bo'lak va ikkalasini birlashtiradigan gofrirovka qilingan tirqish qismidir.

Quvur liniyasi tuzilishi: evaporatator odatda 2-6 qatordan, kondensator esa 1-6 qatordan iborat. Juda ko'p qatorlar orqa qatorning issiqlik uzatish ta'sirining yomon bo'lishiga olib keladi. Agar strukturaviy cheklovlar tufayli ko'proq qatorlardan foydalanish kerak bo'lsa, orqa qatorning havo hajmini ta'minlash uchun shamol tezligini mos ravishda oshirish kerak. Har bir halqa odatda 12-18m dan oshmaydi, evaporatator chegara qiymatini oladi, kondensator esa yuqori chegara qiymatini oladi. Albatta, bu sovutgichning massa oqim tezligini ham hisobga oladi. Juda qisqa quvur issiqlikni etarli darajada o'tkaza olmaydi, juda uzun quvur katta bosimning pasayishiga olib keladi, har xil quvur diametrining qarshiligi ham farq qiladi. Bug'lanish moslamasining bosimining pasayishi bug'lanish bosimining 5% dan oshmasligi kerak, kondensator esa kondensatsiya bosimining 2% dan oshmasligi kerak, aks holda bu qurilmaning samaradorligini pasaytiradi. Odatda fin parametrlari tanlangandan so'ng, birlik uzunligi uchun tashqi maydonni hisoblash mumkin, keyin esa talab qilinadigan umumiy uzunlikni hisoblash mumkin. Evaporatatorlar uchun balandlikdagi cheklovlar yoki fanni tanlashda e'tiborga olinsa, ba'zi nisbatlar kattaroq bo'lishi mumkin. Kondensator uchun, U shakli, V shakli, L shakli va boshqalar kabi turli xil strukturaviy shakllar tufayli, faqat shamol maydonini iloji boricha ko'paytirish kerak.

Oqim yo'lining dizayni: umumiy nuqtai nazar shundaki, evaporatator odatda pastga va tashqariga (sovutgich yuqoriga oqishi uchun gazga bug'lanadi, issiqlik o'tkazuvchanligiga ta'sir qiladigan quvurda to'planishiga yo'l qo'ymaydi) va keyin orqaga va oldinga (qarshi oqim hosil qiladi) kirish havosi bilan). Kondensator odatda yuqoriga va pastga, va orqaga va oldinga (shuning uchun kondensatsiyalangan suyuqlik tortishish kuchi yordamida kondensatordan imkon qadar tezroq oqib chiqishi mumkin). Biroq, bu faqat issiqlik uzatishning bir tomonida issiqlik uzatishni kuchaytirish bo'yicha qarashlardir, aslida konditsioner issiqlik almashinuvchisining issiqlik uzatish jarayoni murakkab jarayon bo'lib, issiqlik uzatish samaradorligiga ta'sir qiluvchi omillar ham juda ko'p.

Ta'sir etuvchi omillar bo'yicha ba'zi ko'rsatmalar:
a. Qayta qizib ketmaslik uchun kirish va chiqish joylari bir-biridan iloji boricha uzoqroq bo'lishi kerak.
b. Faqat bir tomondan kirmang va boshqa tomondan chiqing, shunda bir tomondan haddan tashqari qizib ketmaslik yoki sovib ketmaslik uchun ikkala tomon ham oqadi, natijada issiqlikning notekis o'tishi va issiqlik uzatish samaradorligini pasaytiradi.
c. Quvurdagi sovutgichning quruqligi oshishi bilan issiqlik uzatish samaradorligi yaxshilanishda davom etmoqda, shuning uchun oqim yo'lining orqa qismining issiqlik o'tkazuvchanligi oldingi qismdan yuqori.

Loopni loyihalashda quyidagi ikkita fikrni hisobga olish mumkin:

a. Evaporatator uchun sovutgich gazining ko'payishi bilan bosimning pasayishi va issiqlik uzatish koeffitsienti ham ortadi, shuning uchun evaporatatorning kirish qismida kamroq kirish shuntini loyihalash mumkin, keyin esa kamaytirish uchun shuntni orqa tomondan oshirish mumkin. bosimning pasayishini kamaytirish uchun gaz. Yuqorida tilga olingan D rejasi shu tarzda ishlab chiqilgan. Kondenser uchun, aksincha, boshida ko'proq kirish shuntlari ishlab chiqilgan va kondensatsiyalangan suyuqlik oqim tezligini oshirish, issiqlik uzatishni kuchaytirish va o'ta sovutish darajasini oshirish uchun shuntni kamaytirish uchun to'planishi mumkin, shuning uchun bu qismi supercooling quvur deb ham ataladi. Endi ba'zi kondensatorlar bunday dizaynni qabul qilishdi. Kondenser odatda yuqoriga va pastga joylashganligi sababli, yig'ish trubkasi odatda pastki qismida joylashgan bo'lib, bunday mustahkamlangan dizayn ham issiqlik pompasini yaxshiroq muzdan tushirishga yordam berishi mumkinligi haqida ma'lumot mavjud.

b. Issiqlik almashtirgichning shamol tomoni va suzuvchi tomonining issiqlik uzatish effekti butunlay boshqacha. Masalan, shamol tezligi {0}},5 m/s bo‘lganda, shamol tomonidagi issiqlik o‘tkazuvchanligi umumiy issiqlik uzatishning 96,3% ni, shamol tezligi esa 3,0 m/s bo‘lsa, shamol tomonidagi issiqlik almashinuvi umumiy issiqlik uzatishning 69,2% ni tashkil qiladi. Bu, asosan, issiqlik uzatish harorati farqining o'zgarishi bilan bog'liq. Lee tomonida harorat farqi kichikroq bo'ladi, natijada issiqlik uzatish ta'siri yomonlashadi. Ba'zi kompaniyalar quyidagi tuzilmalarga ega kondensatorlarni ishlab chiqdilar, ulardan №5 eng yaxshi ishlaydi. Shu sababli, shamol tezligini oshirish va shamol tomoni va issiqlik uzatish samaradorligini pasaytirish, ya'ni shamol tomonining havo chiqishi haroratini kamaytirish kabi leeward tomoni quvur liniyasining issiqlik uzatish samaradorligini qanday yaxshilashni ko'rib chiqish kerak.
